綜合布線系統作為基礎設施以及整個建筑物的生命線,其使用壽命遠遠大于電腦軟硬件和其他網絡設備,是不容易被替換的隱蔽工程,被認為是一種長期的投資資產。那么如何管理和保護綜合布線系統就成為布線中的重要課題,在選擇布線系統傳輸介質時,需要在帶寬、靈活性、可擴展性和成本等要素之間尋求平衡。充分考慮到應用的發展,選擇最合適、具有前瞻性的傳輸介質成為最為明智的選擇。下面小編就與大家一起學習下如何管理和保護綜合布線系統。

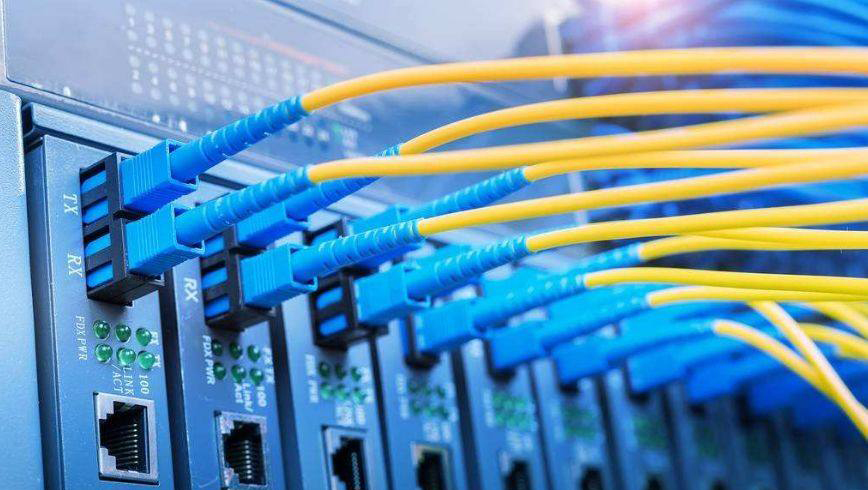

1.光纖系統

光纖是信息傳輸?shù)淖罴衙浇?/span>,不僅在長距離、高速率傳輸方面有著銅纜系統無法比擬的優勢,同時,與銅纜制造受制于原材料——銅金屬這一稀有資源不同,光纖的制造不受原材料資源限制。此外,相比銅纜,光纜的尺寸更小,組網時也不用受到鏈路內連接器數量的限制,而且無需考慮由電磁干擾影響帶來的問題。伴隨著“光進銅退”的趨勢,光纖系統在數據中心將扮演越來越重要的角色。

由于光纖端口設備的價格依然昂貴,數倍于相同應用的銅纜設備,這成為光纖系統還無法完全取代銅纜系統的最主要原因。其次,光纖安裝需要專業從業人員利用專用工具來進行,施工成本和要求都比較高。此外,面對新興并且備受關注的PoE以太網供電技術,光纖系統是無法進行支持的。

對于數據中心內的光纖系統,行業內普遍的共識是推薦采用OM3激光優化光纖系統。這一系統可以利用VCSEL(垂直表面激光發射器)光源在850nm波長支持10Gb/s傳輸,距離可達到300米。在升級方面,一些生產商著手超越10Gb/s標準,利用粗波分復用技術傳輸40Gb/s。

2.銅纜系統

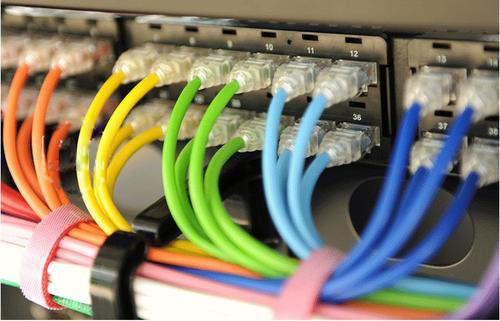

雖然相比光纖系統,銅纜系統在傳輸距離以及信道連接器數量上受到限制,但是銅纜系統是所有設計、安裝和使用人員最熟悉的。它可以通過低成本的方式實現高速率應用,從10/100/1000Base-T到10GBase-T,銅纜系統都可以很好地支持。此外,非屏蔽系統可以支持PoE應用,在傳輸數據信號的同時為遠端設備供電。

當2005年TIA頒布942標準時,6A類的標準還不成熟。考慮到當時的市場情況,在此標準中,推薦使用6類或以上等級線纜。今天看來,6A類是最經濟的實現10Gb/s傳輸要求的鏈路配置方式,該系統采用比6類不高出兩倍的成本卻提供10倍的傳輸能力,因此每Gbps的成本要低得多。盡管6類也可以在短距離內支持10Gb/s,但是其抑制噪音的能力以及傳輸性能比6A相差甚遠。

盡管市面上現有的10G銅端口網絡設備的價格昂貴,但是伴隨著設備廠商的大量生產,市場的成熟,價格自然會降低,如同當初的千兆端口設備一樣。值得關注的是,由于10G傳輸要求的功率很高,早先的收發器每端口耗電量甚至達到了10到15瓦,所以在10GBASE-T標準中規定了“低功率短距離傳輸模式”,將每端口功率消耗降至4瓦。重要的一點是,只有6A類或更高類型的線纜才可以在30米距離內支持這一模式。

3.屏蔽還是非屏蔽

不言而喻,屏蔽系統有著良好的抗電磁干擾和防止信息外泄的能力。對于支持萬兆傳輸?shù)?/span>6A類屏蔽系統,可以不用考慮外部串擾測試問題,這無疑將節省大量測試時間。目前,國內絕大多數用戶考慮使用屏蔽系統的原因在于信息安全的考慮。另外,屏蔽系統可以支持更高的帶寬應用,最高可達到1.2GHz。

但是,屏蔽布線系統也有其發展的局限性。首先,屏蔽系統目前在全球范圍內的接受度低,可能只占整個銅纜布線系統市場份額的5%。這意味著設計、安裝人員都對其相對陌生,需要進一步培訓。由于要保證屏蔽系統的360度連續性屏蔽效果,屏蔽系統必須進行正確的安裝與接地,施工難度高,耗費時間長。另外,由于金屬保護層的存在,利用屏蔽系統支持PoEPlus應用時,線纜產生的熱量無法散出,會對性能產生一定干擾。

保護布線系統投資:

除了選擇合適的線纜介質類型之外,如何管理、保護布線系統,也對保證業務的連續性、延長布線系統的生命周期至關重,以下為列出的一些關鍵點:

①標簽標識系統

標簽標識是布線系統管理的基礎,也是數據中心的基本要素。好的標簽標識系統將幫助網管人員快速查找相關信息,縮短移動、添加和變更的時間。良好的標簽標識在為擁有者增加附加價值、提高美觀度的同時,還可使工作更加高效、靈活和可靠。

②路徑和空間

由于數據中心是一個高密度的計算環境,其中會存在大量的線纜。如果在設計之初不為這些線纜進行合理的路徑和空間規劃的話,隨著數據中心的運行和擴展,線纜將失去控制,擁擠不堪。最終影響數據中心內的制冷能力,甚至無法維護,只好推倒重建。

理想方案為:合理利用數據中心內的有限空間,對銅纜、光纜和電力線纜進行良好的空間和路徑規劃,即將這三種類型線纜有效分離,便于實施和維護。而上走線還是下走線的選擇,各有不同優缺點。建議最好是將長期固定不動的線纜,比如主干和水平線纜采用架空地板下方走線方式,而將跳線(銅纜及光纖跳線)采用在機架上方走線方式。

不同的線纜,其線徑各不相同。在設計走線路徑時,必須考慮線纜路徑填充率的問題。建議在設計時,路徑填充率以35%~40%為益。

③機柜和機架

為了實現良好的線纜管理,幫助維護人員減少移動、添加和更換布線系統的時間,數據中心內應該選用帶有線纜管理設計的機柜和機架產品。在機柜和機架內考慮垂直和水平線纜管理器和冗余長度線纜的收納,維持線纜彎曲半徑的同時,讓線纜更加整齊有序;避免線纜的纏繞和堆積阻擋機柜和機架上冷熱空氣的流動,使有源設備有效地實現散熱冷卻。

④智能物理層管理系統

智能物理層管理系統幫助網管人員了解網絡的連通性,通過實時監測連接狀況,可迅速識別任何網絡中斷,并立即向系統管理員報告。這有助于快速排除故障和安全威脅,最大程度減少宕機時間。
