“跳線架和配線架”作為網絡布線中的兩個利器，大家應該都不陌生，但是并未注意過它們存在的意義和區別，欣聯就帶大家一起認識一下什么是跳線架，什么又是配線架、什么又是理線器，他們各自在網絡布線中有什么用途。

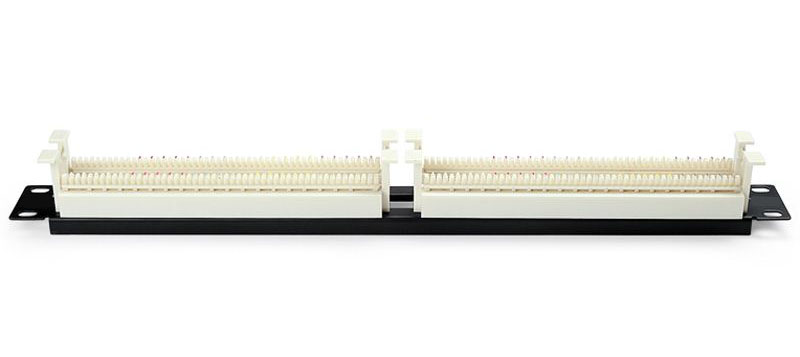

什么是跳線架？
跳線架是由阻燃的塑料模塊組件構成，組件裝有若干齒形條，用于端接線對，用788J1專用工具可將線對按線序依次“沖壓”到跳線架上，完成語音主干線纜以及語音水平線纜的端接，常用的規格有：100對、200對、400對等。
跳線架的作用
1.可以減少交換機等網絡設備接口的損耗
例如：網絡管理人員會經常插拔線路、測試線路，這樣長時間的會造成交換機接口的松動，這時就需要使用跳線架。把來自工作區的網線，使用打線器安裝到跳線架上，然后制作網線跳線將跳線架與交換機連接到一起，這樣網絡管理人員在測試時，只需拔掉跳線架一端的RJ-45接口就可以。跳線架要比交換機上接口卡要劃算的多。

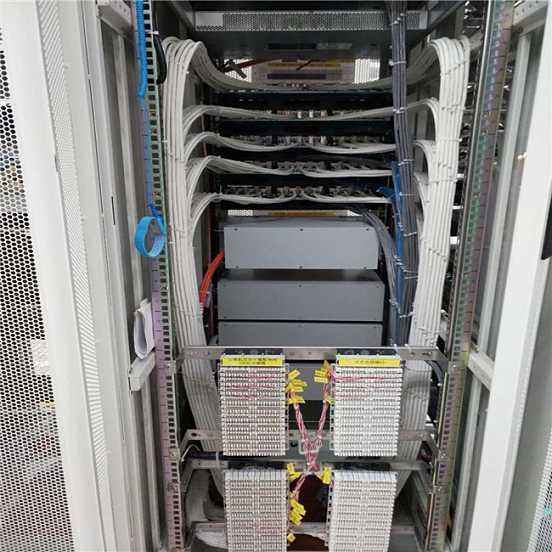

2. 布線時規整、整潔、漂亮、專業
外貌上，跳線架看起來就像一排排的魚骨頭一樣，也稱為魚骨架。一般是電話連線使用的。跳線架的作用就是為高密度語音數據線纜連接，提供方便快速的端接配線方式。跳線架既可以用于墻裝機也可用于立式機柜。跳線架的作用范圍很廣，適用于所有話音通訊系統、多媒體等方面的高速應用。
跳線架一般配合110連接塊才能發揮跳線架的作用。跳線架種類很多，目前市場上提供有腿和無腿的50對和100對兩種選擇;連接塊有4對、5對可供選擇。跳線架的作用也跟跳線架的種類有關，不同種類的跳線架有不同的作用，在布線時要選擇適宜的跳線架。
為什么要用電話跳線架?
一般用在有程控電話的機房里。電話線接入程控機后從程控機接出來的就是分機號的線。然后把這些線全部卡到跳線架上面去，然后從出線架上出線到你的分機號碼上去，你在配線架上面標上號碼。這樣那部電話有問題了。你檢修的時候查看配線架上面的標號，然后順著線就找到那根線了。很容易。不用跳線架那就折騰死你。線都是亂麻團一樣的。
