光交箱是一個無源設備,與原來的銅纜交接箱功能類似,那么你對光交箱了解多少呢?以下就由欣聯帶大家簡單認識一下:

一:光交箱的介紹
光纜交接箱,通常又稱為街邊柜,一般放置在主干光纜上,用于光纜分枝,它只是將大對數的光纜,通過光纜交接箱后,分為不同方向的幾個小對數光纜,當然,這個功能光纜接頭盒也可以實現。但不同的是光纜交接箱可以實現光纜的跳接,也可以用于測試和維護。一般來說光纜交接箱是饋線光纜和配線光纜的劃分點。
二:光交箱的結構
1. 本外觀設計產品的用途:本外觀設計產品用于通信系統、電力系統、交通控制系統及有線電視系統用通信網絡中的主干光纜與配線光纜的連接、分配及調度。
2. 外觀設計的設計要點:設計要點在于產品的形狀及表面的凹凸紋理;

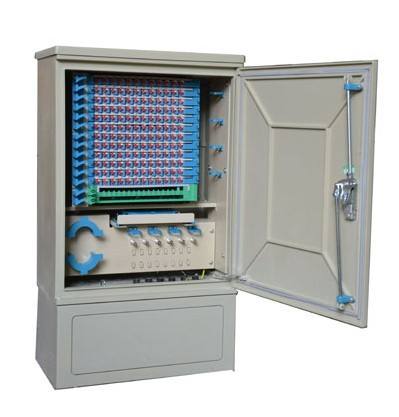

3. 一般的光纜交接箱均由:箱體、一體化熔接盤、光纜固定板、 掛纖柱幾部分組成。
三:光交箱的特點
交接箱具有配線、熔接、貯纖、調纖功能,有頑強地抗野外環境的性能,并能抵受劇烈的氣候變化和惡劣的工作環境,箱體密封性能良好,防護等級達IP65級要求。
箱體可為前開門或前后開門,箱內有充足的布纖、貯纖空間,有足夠的繞線盤、掛線鉤,方便用戶操作。
模塊化設計,布局合理,功能多,密度大。
采用防盜門鎖形,安全可靠,具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
可采用FC或SC型適配器,適配器40°斜角,可避免弧光直射人眼。
光纜加強芯根據客戶需要,也可采用光纜固定罩殼形式,適用于普通和帶狀光纜。
接地方式:箱體共有兩層地,一層為保護地,光纜加強芯與保護地相接。另一層為機架地,該兩層地之間互不相通,分別通過各自的接地線通向機房大地。
在箱體內設有專門的光纜直通熔接區,兩端光纜在直通熔接區內連通。
箱體底部高、空間大,便于光纜引入時有更大的曲率半徑,安裝操作施工方便。
機架有良好的接地系統。
機內塑料件采用阻燃材料。
四:光交箱使用條件
工作溫度:-40℃~+60℃
相對濕度:≤95% (+40℃時)
大氣壓力:70~106Kpa
貯運溫度:-40℃~+60℃
防潮防雨防塵防盜符合 YD/T988-1998標準
光交箱的功能要求
1. 光纜固定與保護功能:應具有光纜接入,固定和保護裝置。該裝置將光纜引入并固定在機架上,保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣,固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2. 光纜終接功能:應具有光纖終接裝置,該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移,避免外力影響,保證盤繞光纜纖芯、尾纖不受損傷。
3. 調線功能:通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4. 光纜纖芯和尾纖的保護功能:光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5.容量:每機架容量和單元容量(按適配器數量確定)應在產品企業標準中作出規定,光纖終接裝置,尾纖盤線裝置,適配器卡座,尾纖及適配器,在滿容量范圍內應能成套配置。
