光纖跳線(又稱光纖連接器)是指光纜兩端都裝上連接器插頭，用來實現光路活動連接;一端裝有插頭則稱為尾纖。光纖跳線（Optical Fiber Patch Cord/Cable)和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是50μm~65μm，大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。

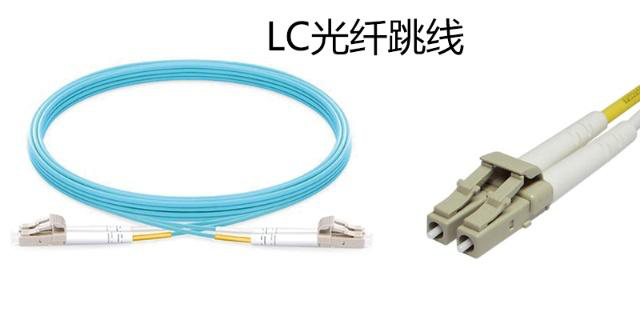

LC光纖跳線：由BELL（貝爾）研究所開發，接頭與SC相似，較SC較小。采用操作方便的模塊化插孔閂鎖，插針和套筒的尺寸為1.25mm，是普通SC、FC所用尺寸的一半。連接SFP光模塊，常用于路由器，一定程度上可提高光纖配線架中光纖連接器的密度。
?

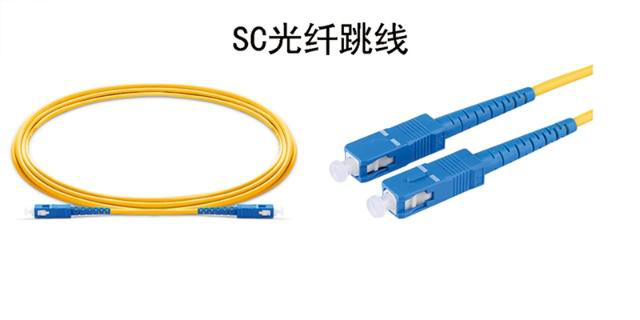

SC光纖跳線：由日本NTT公司開發，其插針及耦合套筒的結構與尺寸與FC型完全相同。標準方形接頭，插拔銷閂式鎖的緊固方式，不須旋轉，常用作GBIC光模塊的連接器，在路由器上使用較多。具有價格低廉、接入損耗波動小等特點。常用于100G BASE—FX的連接。
?

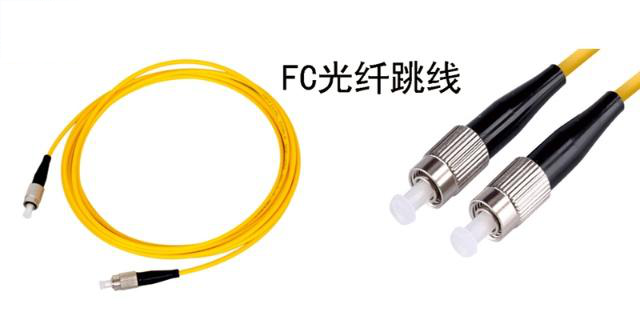

FC光纖跳線：最早由日本NTT研制，F(xiàn)C是英文Ferrule Connector的縮寫，外部保護套為金屬套，緊固方式為螺絲扣。一般在ODF側采用，配線架上使用最多。具有緊固性強、防灰塵等優點。
?

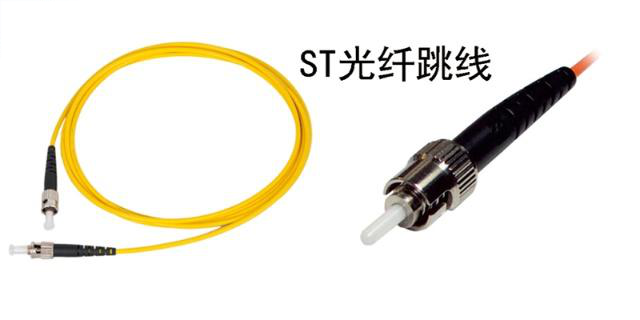

ST光纖跳線：外殼呈圓形，緊固方式為螺絲扣，纖芯外露，插頭插入后旋轉半周有一卡口固定。常作為10BASE—F的連接器，多用于光纖配線架。
?

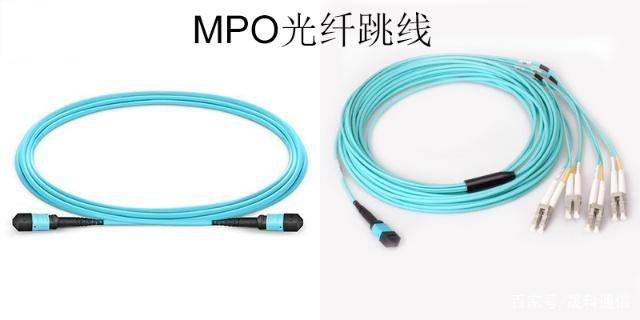

MPO(Multi-fiber Push On)光纖跳線連接器為MT系列連接器之一，插芯端面左右兩個直徑為0.7mm的導引孔與導引針（又叫PIN針）進行精準連接。MPO連接器與光纖光纜加工后可生產出各種形式的MPO跳線。
?
二光纖跳線單模和多模的區別

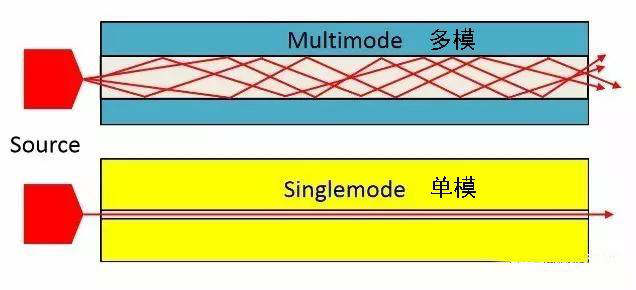

單模與多模的概念是按傳播模式將光纖分類──多模光纖與單模光纖傳播模式概念。在光纖數據傳輸領域，術語“模式”用于描述光信號在光纖玻璃纖芯內的傳播方式——即模式是光的傳播路徑。因此，單模光纖，光沿著一條路徑傳播；而在多模光纖中，光在多條路徑中傳播。
?

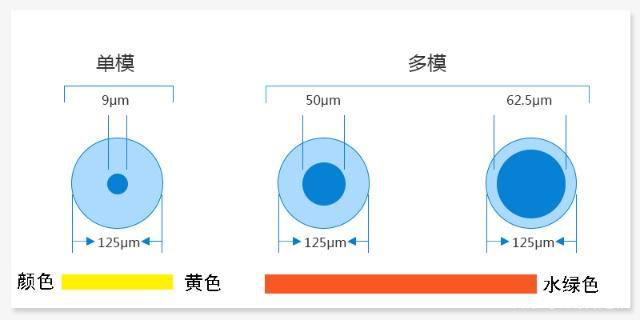

1外觀上：單模光纖跳線的護套一般是黃色的，而多模一般是橙色或者所謂的水綠色（就是介于藍色和綠色之間的顏色）；纖芯直徑方面，多模的一般情況下要略粗一些。
?

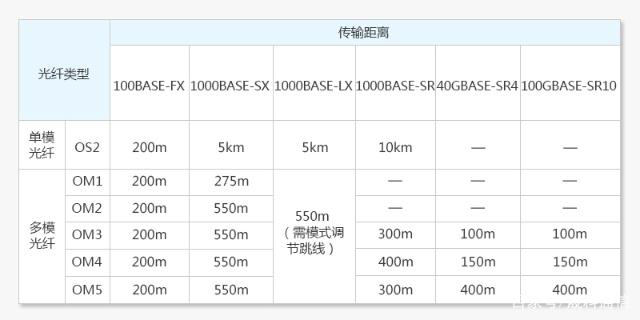

2傳輸距離：單模光纖的傳輸距離不低于5km，一般用于遠程通信；多模光纖只能夠達到2km左右，適用于建筑物內或者校園里的短距離通信。
?

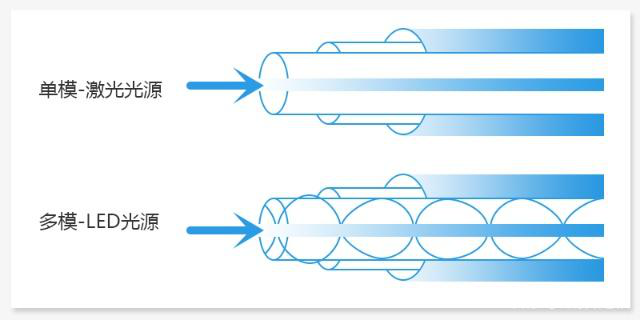

3光源方面：因為led光源較為分散，可以產生多種模式的光，所以多用于多模光纖；而激光光源接近于單一模式，所以通常用于單模光纖。
?
4帶寬：單模光纖比多模光纖的帶寬更高（之前說過了，帶寬指的是發送數據的頻率，所以用更“高”這個形容詞）。
5使用成本：多模光纖允許通過多個光模式，所以多模光纖比單模的更貴些。但是，單模光纖采用固態激光二極管作為光源，遠比多模光纖的光源設備昂貴，所以單模光纖的使用成本比多模光纖的成本高得多。
