弱電系統有一個明顯區別于其他系統的特征,就是傳輸距離經常會對弱電線纜造成較大的影響,這是線纜的基礎特性,在我們做方案的時候,這也是我們必須考慮的問題。
現今弱電工程中常用的線纜有:光纖、網線、同軸電纜、HDMI高清線、DVI接口線、VGA視頻線、RS232和RS485線、USB線。這幾種線纜的特性、使用范圍和傳輸距離差異非常大,下面我們來詳細分析。

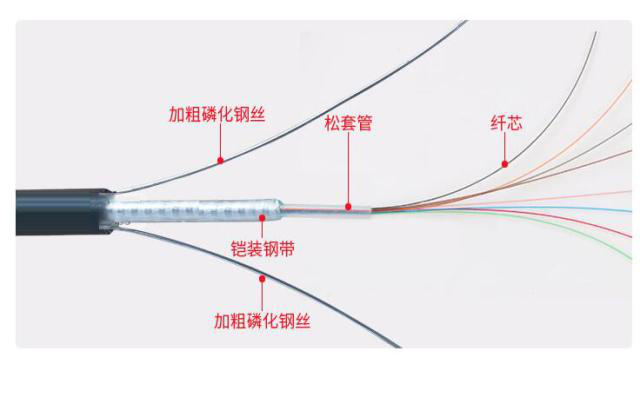

1、光纖
如今,在實際的弱電施工過程中,越來越多的采用了光纖線纜,這是因為網線傳輸距離較光纖短,所以在網線傳輸距離受限的地方,基本上都會用光纖來替代網線。那么光纖傳輸距離到底有多遠呢?
整體來看,線材的傳輸距離從小到大為:網線<多模光纖<單模光纖。光纖按照自身的傳輸特性又分為多模光纖和單模光纖。
其中的多模光纖在千兆網絡中,傳輸距離有550米,在百兆網絡中可達2000米。隨著傳輸技術的發展和網絡帶寬的加大,多模光纖現在逐漸使用的少了。取而代之的是單模光纖,因為單模光纖無論是在百兆還是千兆網中,傳輸距離都能達到5000米以上。

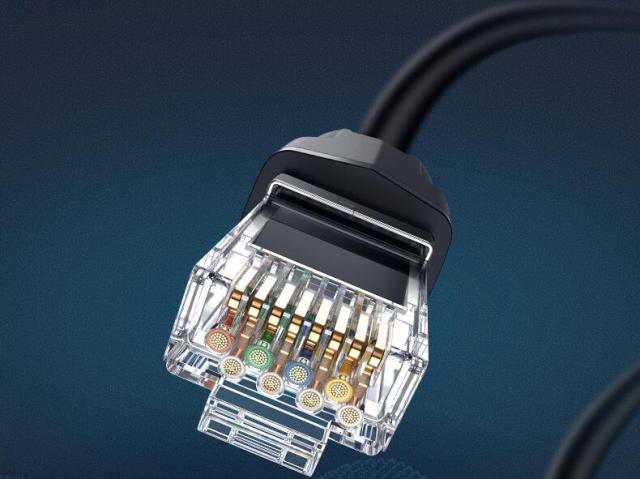

2、網線
網線是由相互扭絞的對稱線組成的電纜,也叫對絞線或者雙絞線。現在最常用的就是五類線和六類線。
一般來說,五類線更多的應用于百兆網絡,而六類線則是多用于千兆網絡。兩者都可作垂直干線、水平布線、設備連線和跳線使用。如網線質量達標,其長度使用應不超過100米,反之則長度需要控制在80-90米以內。所以在實際工作中,選擇合格的網線,對整體綜合布線也是非常重要的。
如果傳輸量大,在兩段網線之間需要安裝交換機或者集線器,但是理論上傳輸的理想距離最多可達到500米
如果網線要加大傳輸,在兩段網線間可以接交換機或者集線器。但是并不能無限制的增加交換機,理論上最多可安裝4個,也就是說理想狀態下傳輸距離最多能達到500米。不過在實際施工過程中,為了保證傳輸穩定和最佳使用效果,最多使用3層交換機。

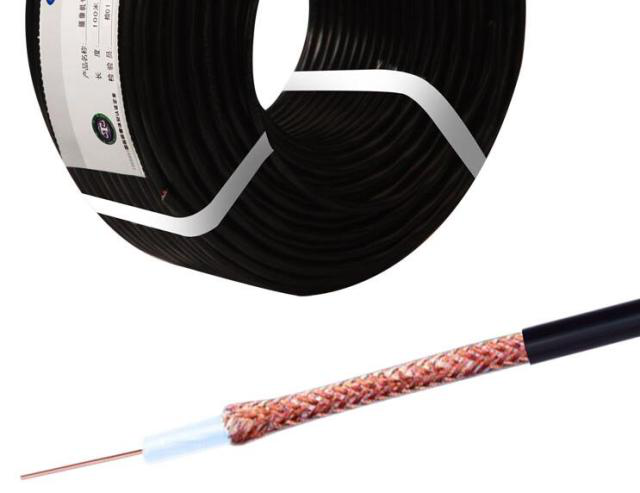

3、同軸電纜
同軸電纜也就是俗稱的視頻線,常用的有SYV75-3,SYV75-5,SYV75-9幾個型號,以前常用于模擬監控傳輸和有線電視傳輸,不過現在已經不常用了。
同軸電纜的傳輸距離相對較短,在理想狀態下SYV75-9在1500米以內,SYV75-5為800米以內,SYV75-3只有300米。如果環境較復雜,干擾較大可能會更短。

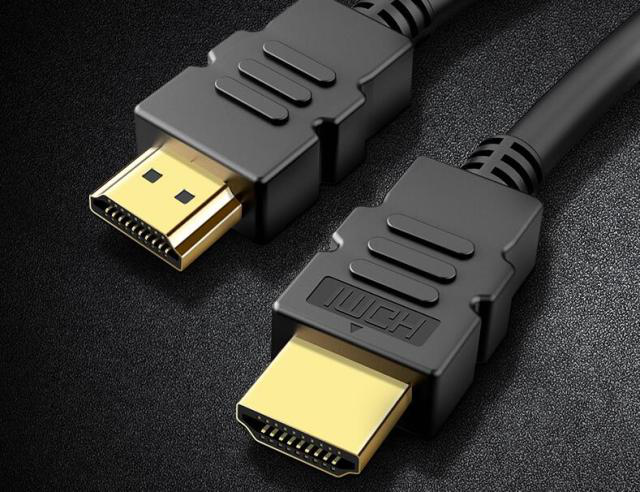

4、HDMI高清線
看名字就知道,HDMI是用來傳輸高清視頻信號的接口線纜,通常使用于高清顯示器。
這種線纜傳輸距離不長,基本都在30米以內,這也是為什么市面上幾乎沒有30米以上的成品HDMI售賣的原因。在實際工作中,如果需要長距離傳輸HDMI信號,可以利用網線和光纖作為中間傳輸介質。其傳輸距離就是網線和光纖的傳輸距離。

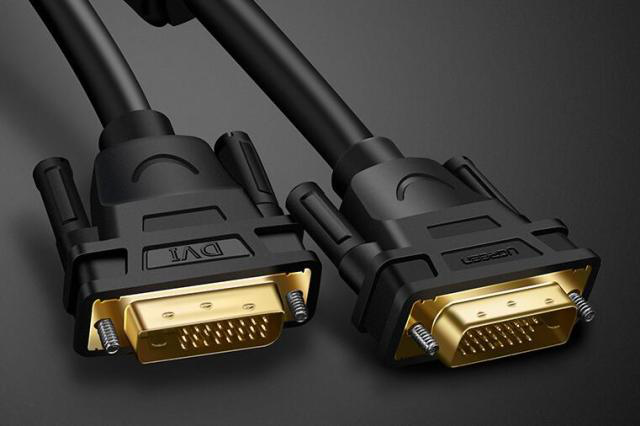

5、DVI數字接口線
DVI數字接口線,廣泛應用于電腦、DVD、高清電視和高清投影儀等設備,其接口標準是一種國際開放的接口標準。
實際上,DVI線纜的傳輸距離超過5米之后就會衰減,其中可以接受數字信號的DVI-D和可接受數字信號和模擬信號的DVI-I,這兩種的傳輸距離也不過7-15米。傳輸距離短的問題,很大程度上限制了CVI設備的廣泛應用。

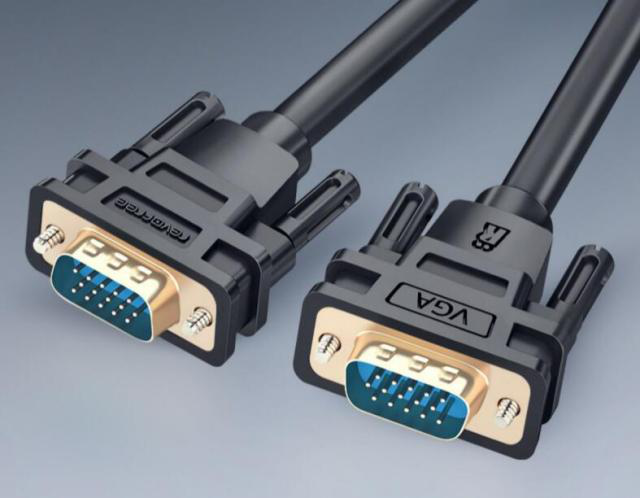

6、VGA線纜
VGA線纜最常見的是用于連接電腦的顯卡和顯示器,它傳輸的是模擬數據信號,另外VGA線也可以連接電視機。
VGA線纜主要的責任就是為顯示器傳輸視頻信號,其傳輸距離最長可以達到40米。

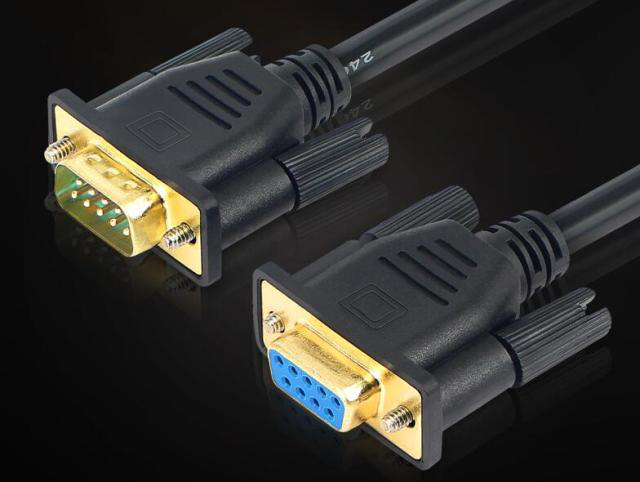

7、RS232和RS485線
RS232是一種串行通信接口,它的特點是最大傳輸速率為20KB/秒的點對點數據傳輸,傳輸距離在15米左右,是目前最常用的串行通信接口之一。
但RS232只能實現點對點傳輸,不能聯網。所以RS485應運而生,它的傳輸距離最大可達1200米,在通信網絡中RS485同一個總線上可有32個節點,一個主機帶多個從機,采用的是主從通信方式。

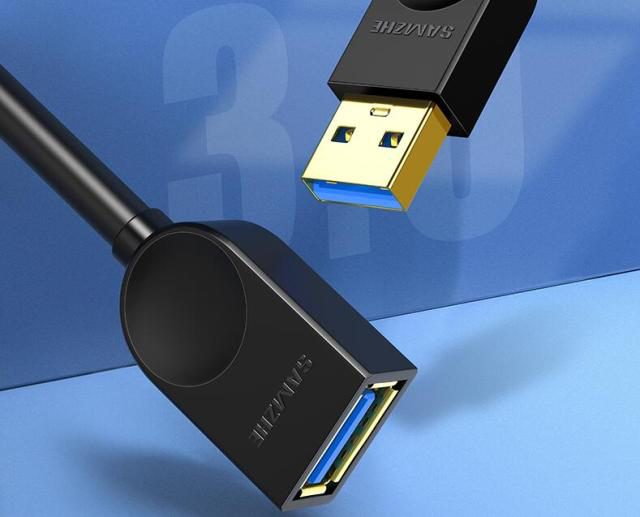

8、USB線
USB線屬于通用串行總線,可做設備通訊連接線,可熱插拔。其傳輸距離較短,一般為5米左右,但也可通過USB延長器實現距離延長。
以上8類線是現今網絡綜合布線工程經常會用到的線材,熟練掌握各類線材的特性和傳輸距離,對于施工方案的制作和優化起到非常大的作用。
