綜合布線產品無論是非屏蔽系統還是屏蔽系統都有著廣泛的使用基礎，并可以針對不同用戶的不同需求（網絡的工作頻率和周圍的電磁環境的不同）提供各種端到端的解決方案包括屏蔽、非屏蔽以及光線布線解決方案。在對抗干擾和保密性要求高（如政府機關、軍事設施）或下列電磁環境中，屏蔽系統將是非常合適的。
綜合布線網絡在大樓外部存在雷達、無線電發射設備、移動電話基站、高壓電線、電氣化鐵路、雷擊區等干擾源，若處于較高電磁場強度的環境應采用屏蔽系統。
周圍環境的干擾信號場強或綜合布線系統的噪聲電平超過下列規定時應采用屏蔽系統：
(1)計算機局域網引入10kHz～600MHz的干擾信號其場強為1V/m；引入600～80MHz的干擾信號其場強為5V/m；
(2)電信終端設備通過信號、直流或交流等引入線，引入RFO.15～80MHz的干擾信號，其場強度為3V，幅度調制80%1kHz；
(3)具有模擬/數字終端接口的終端設備，提供電話服務時，噪聲電平超過-40dBm的帶寬總和小于200MHz；
(4)當終端設備提供聲學接口服務時，噪聲電平超過基準電平的帶寬總和小于200MHz。
屏蔽布線系統是在普通非屏蔽布線系統的外面加上金屬屏蔽層，利用金屬屏蔽層的反射、吸收及趨膚效應實現防止電磁干擾及電磁輻射的功能。歐洲大多數的最終用戶會選擇屏蔽布線系統，尤其在德國，大約95%的用戶安裝是屏蔽系統，而另外的5%安裝的為光纖。
在中國越來越多的用戶，尤其是涉及到保密和輻射強烈的項目，開始關注和使用屏蔽系統，甚至是六類屏蔽系統。
屏蔽布線系統擁有一套完整的屏蔽、接地理論和產品系列，提供最完整、最全面的電纜、部件及端到端全屏蔽解決方案以滿足當今網絡日益提升的需求。
?

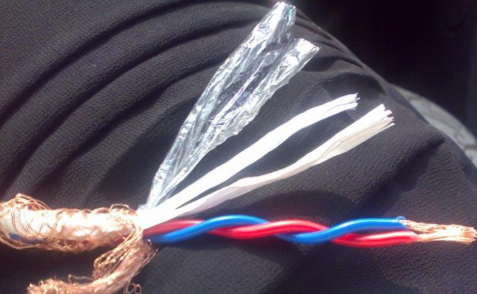

屏蔽雙絞線
頻率超過5MHz的電磁波只能透過38μm厚的鋁箔。如果屏蔽層的厚度超過38μm，如美國百盛的FTP電纜為兩層25μm厚的鋁箔屏蔽，就使能透過屏蔽層進入電纜內部的電磁干擾的頻率主要在5MHz以下，而對于5MHz以下的低頻干擾可用雙絞的原理有效的抵消。
傳輸介質
布線系統使用的傳輸介質主要有雙絞線和光纜。雙絞線由兩根絕緣保護層的銅導線組成，分為非屏蔽雙絞線(UTP)、屏蔽雙絞線STP，而屏蔽雙絞線又分為鋁箔屏蔽雙絞線FTP、獨立屏蔽雙絞線(STP)。
在系統布線中，采用屏蔽雙絞線還是采用非屏蔽雙絞線，在業界仍存爭論。堅持用非屏蔽觀點的人認為：屏蔽系統是指整個系統全過程屏蔽，其本身是一個好的設想，可提高信號傳輸?shù)乃俾?，但安裝標準要求高、投資大；雖然屏蔽能夠抵抗噪音干擾，提高傳輸速率，但如果在布線過程中稍有不慎，就會影響整個系統的屏蔽效果，反而會降低系統的性能;全屏蔽布線的傳輸帶寬，低于同樣成本的多棱光纖。
從性能價格比來說，水平布線子系統仍將是非屏蔽雙絞線和光纖的世界。而執用屏蔽觀點的人認為：屏蔽系統可提高穩定性能以及高質量的傳輸信號，能夠提供較高的傳輸帶寬，可支持未來高速的網絡系統，并提高更遠的傳輸距離。施工要求高是專業安裝公司的事情，只要嚴格按照布線規范要求操作，就會為用戶提供屏蔽布線系統。
布線系統采用非屏蔽雙絞線還是屏蔽雙絞線，從施工的質量、工期和投資來看有明顯的差異，非屏蔽系統采用非屏蔽雙絞線，施工比較簡單，質量標準要求低，施工工期較短，投資低。而屏蔽系統采用屏蔽雙絞線，對屏蔽層的處理要求很高，除了要求鏈路的屏蔽層不能有斷點外，還要求屏蔽通路必須是完整的全過程屏蔽。
所以在實際綜合布線系統中，需要根據現場的情況和施工經驗來決定是否采用屏蔽還是非屏蔽線纜。
