? ? ? ?家裝工程的網絡布線和電線布線施工的方法都差不多,都是在地板、墻壁里暗裝,經過pvc管到達底盒,但網線是一個信息點一根網線,中間不能續接,一線走到底。這對施工隊來說不難,難的是如何安裝網線始點和終點的接口模塊,下面就來做一個網絡模塊的接法圖解。

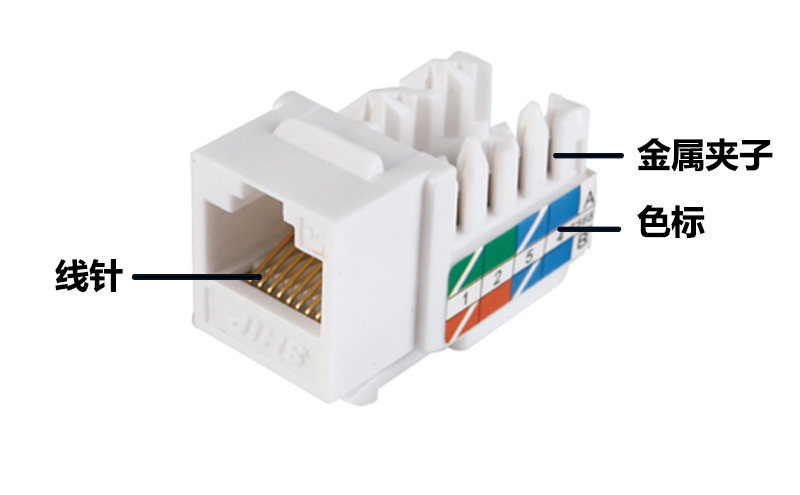

? ? ? ?網絡模塊的端接方式主要區別在T568A模塊和T568B模塊的內部固定聯線方式。模塊前面插孔內有8芯線針觸點分別對應著雙絞線的八根線,后部兩邊分列各四個打線柱,外殼為聚碳酸酯材料,打線柱內嵌有連接各線針的金屬夾子;有通用線序色標清晰注于模塊兩側面上,分兩排。A排表示T568A線序模式,B排表示T568B線序模塊。

? ? ? ?第一步:將雙絞線從暗盒里抽出 ,預留40厘米的線頭,剪去多余的線。用剝線工具或壓線鉗的刀具在離線頭四、五厘米長左右將雙絞線外皮剝去。如圖所示。
?

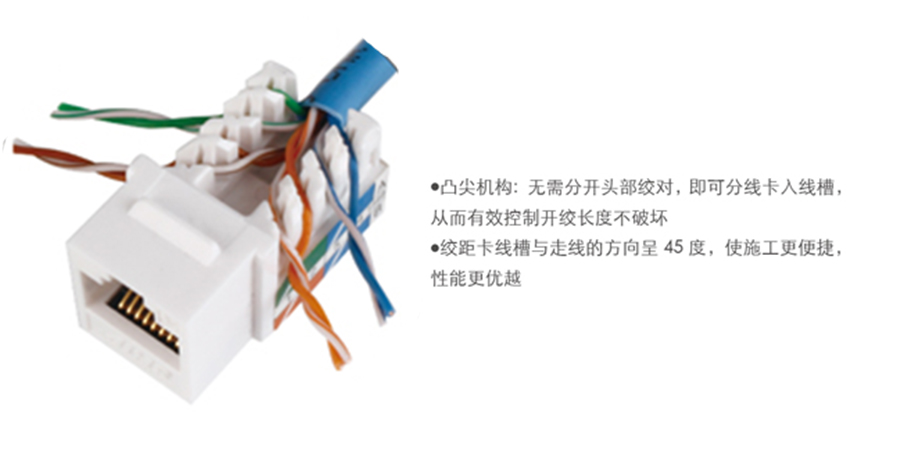

? ? ? ?第二步:把剝開雙絞線線芯按線對分開,但先不要拆開各線對,只有在將相應線對預先壓入打線柱時才拆開,按照網絡模塊上所指示的色標選擇線序(注:在一個布線系統中最好統一采用一種線序模式,否則接亂了,網絡不通),將剝皮處與模塊后端平行,兩手稍稍旋轉分開線對,稍用力將導線壓入相應的線槽里。如圖所示。

? ? ? ?網絡工程中一般遵循T568B的接線標準,因為當連接不同的設備時需要雙絞線兩端使用同一標準,網線模塊端連接的是電腦,另一端連接的是交換機和路由器,一般成品網線都是采用B接法,所以網絡模塊也最好采用B接法。
? ? ? ?第三步:全部線對都壓入各卡槽位后,就可以用110打線工具將一根根芯線進一步壓入線槽中。
?
? ? ? ?第四步:將網絡模塊的塑料防塵片扣在打線柱上,最后將網絡模塊扣入信息面板上。
