弱電工程的布線其實和電纜布線的施工方式類似，但網絡布線是一個信息點一根網線，中間不允許續接，一線走到底。這個一般不難，難的是如何安裝網線起始點和終點的接口模塊。
起始點是位于信息接入箱中的“網絡模塊條”的安裝，終點是RJ45信息模塊的安裝。下面分別講述：
這里提到的RJ45信息模塊，滿足T-568A超五類傳輸標準，符合T568A和T568B線序，適用于設備間與工作區的通訊插座連接。信息模塊的端接方式的主要區別在下述的T568A模塊和T568B模塊的內部固定聯線方式。兩種端接方式所對應的接線順序如下表所示：
引腳號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
T586A模式 | 白綠 | 綠 | 白橙 | 藍 | 白藍 | 橙 | 白棕 | 棕 |
T586B模式 | 白橙 | 橙 | 白綠 | 藍 | 白藍 | 綠 | 白棕 | 棕 |
需打線型RJ45信息模塊安裝
RJ45信息模塊前面插孔內有8芯線針觸點分別對應著雙絞線的八根線；后部兩邊分列各四個打線柱，外殼為聚碳酸酯材料，打線柱內嵌有連接各線針的金屬銅片；有通用線序色標清晰注于模塊兩側面上，分兩排。A排表示T586A線序模式，B排表示T586B線序模式。這是最普通的需打線的RJ45信息模塊。
具體的制作步驟如下：
? ? ? ? ?第1步：將雙絞線從暗盒里抽出，預留40厘米的線頭，剪去多余的線。用剝線工具或壓線鉗的刀具在離線頭10厘米長左右將雙絞線的外包皮剝?nèi)ァ????

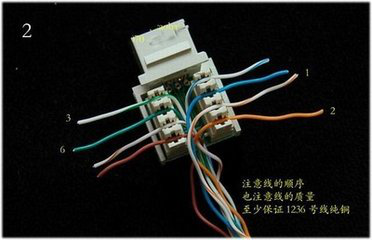

? ? ? ? 第2步：把剝開的雙絞線線芯按線對分開，但先不要拆開各線對，只有在將相應線對預先壓入打線柱時才拆開。按照信息模塊上所指示的色標選擇我們偏好的線序模式（注：在一個布線系統中最好只統一采用一種線序模式，否則接亂了，網絡不通則很難查），將剝皮處與模塊后端面平行，兩手稍旋開絞線對，稍用力將導線壓入相應的線槽內，如圖所示。
? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ? 第3步：全部線對都壓入各槽位后，就可用110打線工具（下圖）將一根根線芯進一步壓入線槽中。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
110打線工具的使用方法是：切割余線的刀口永遠是朝向模塊的處側，打線工具與模塊垂直插入槽位，垂直用力沖擊，聽到“卡嗒”一聲，說明工具的凹槽已經將線芯壓到位，已經嵌入金屬銅片里，金屬銅片并已經切入結緣皮咬合銅線芯形成通路。這里千萬注意以下兩點：刀口向外——若忘記變成向內，壓入的同時也切斷了本來應該連接的銅線；垂直插入——打斜了的話，將使金屬夾子的口撐開，再也沒有咬合的能力，并且打線柱也會歪掉，難以修復，這個模塊就報廢了。新買的刀具在沖擊的同時，應能切掉多條的線芯，若不行，多沖擊幾次，并可以用手?jǐn)Q掉。
