眾所周知，醫療行業是個特殊的行業，由于醫院工作區功能千差萬別，以及智能設備歸屬也各不相同，所需的網絡結構與類型也大不相同，醫院平臺上整合有：數據外網、數據內網、智能化專網、語音網、數字影像網，而軍區醫院則可能涉及涉密網與軍網等，其涉及到的系統也比較復雜，涵蓋設備與計算機網絡、醫護對講、視頻監控、門診排隊叫號、出入口管理、停車場管理、電子巡更、無線對講、有線電視、背景音樂及公共廣播、標準時鐘等，這些系統都離不開綜合布線在其中牽線搭橋，提供傳輸鏈路。因此醫院建設之初，就需要為不同的系統匹配正確的綜合布線系統與產品，并預留足夠的信息點和空間，以便在需求發生變化時可以快速擴容。
?
1、設備與計算機網絡系統
? ?醫院建筑與其他建筑不同，需要根據其網絡特點進行設計。
?- 手術區、ICU等采用高密度（14個信息點以上）；
?-?診療區采用中等密度（6-14個信息點）；
?-?病房康復區采用中低密度（2-6個信息點）；
?-?公共區域（2-4個信息點）
?-?自助繳費（10-20個信息點）
?-?叫號排隊等待區（4-6個信息點）
?-?全公共區域合理預留無線網絡信息點

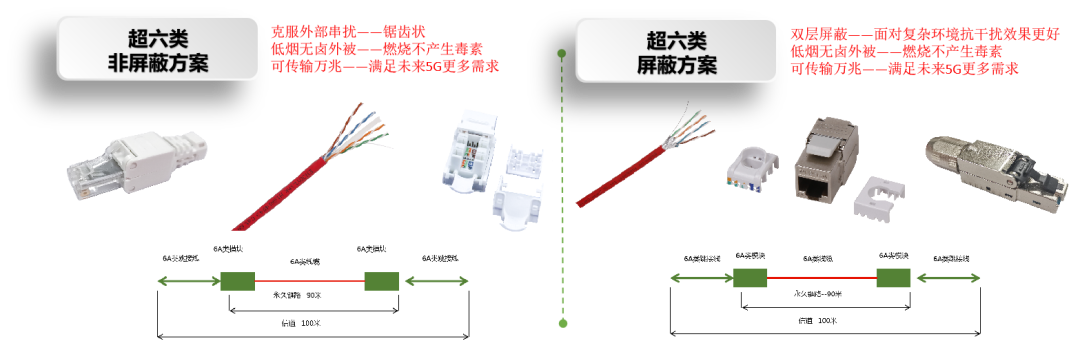

由于醫院建筑的特殊性，各個功能區一旦投入使用，就不允許網絡斷開，如手術區、ICU等。因此在設計之初就要考慮到新業務和應用，盡量減少升級的需要，加之針對醫院的現狀與未來的規劃，建議采用超六類萬兆系統，以應對5G發展帶來的新型醫療技術與遠程醫療設備的支持。在“國標50174-2017”當中也規定用于承擔數據業務的銅纜應采用超六類及以上等級。?
?

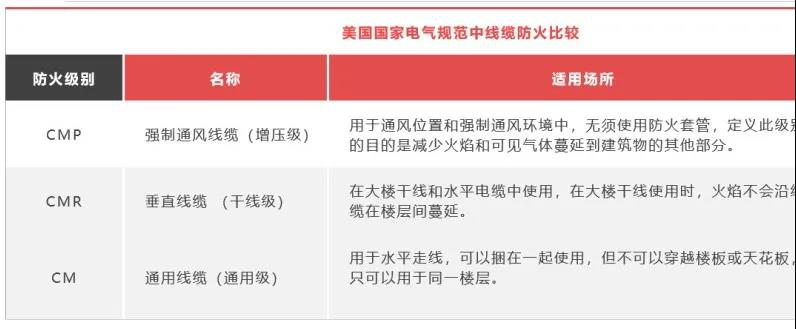

醫院是集診療、住院、保健及生活等功能于一體的公共場所，聚集的人員不僅多而且大多缺乏相應的自救能力，因此在發生火災的意外情況下，需要更多地時間來逃跑。所以建議使用低煙無鹵類線纜。因其特性為燃燒后不含鹵素，不會對人體造成損害，假設發生火災的情況下，人體不會因為吸入過多有毒氣體而中毒。或者采用CMP阻燃等級線纜，其國家標準“GB12666.3”、“GB12666.4”、“GB12666.5”也明確指出，其阻燃圖特性可有效阻止火災蔓延。?
?
設備種類及數量眾多，也對主干鏈路有一定要求，在“國標50174-2017”當中，主干光纜建議采用單模或多模OM3、OM4、OM5萬兆光纜，可保證設備的低延遲傳輸。
2、醫護對講系統
醫護對講系統，是醫護交流極為重要的系統之一，可以實現醫護的上下溝通，并實現從患者入院至出院的一系列精細化管理。
該系統為交互系統，涉及音頻，視頻等多種形式，大部分的數據連接均為網線，建議采用六類非屏蔽網絡線纜進行連接，保證傳輸的穩定性。
?
少許RVV銅纜，則用于作為電源線接入至設備，HDMI線纜則為顯示器連接的高清線。在醫院等人員密集場所，其弱電銅纜可采用增加耐火或阻燃性質的NH-RVV或者ZR-RVV等級。

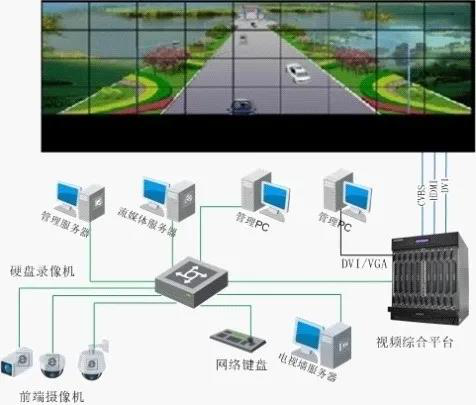

3、視頻監控系統
視頻監控系統所使用的綜合布線產品因區域或所接入的設備不同，所選用的產品也各不相同。
對于需要考慮醫療設備本身易產生電磁干擾的區域（如放射區），為保證醫療設備不會影響到視頻監控的傳輸質量，建議采用屏蔽或光纖到桌面的解決方案。
對于沒有采用POE供電的監控設備而言，需要采用RVV或RVVP線纜作為電源線接入至設備。
?
在監控中心中，與大屏與矩陣等設備連接則采用HDMI，DVI，VGA或者BNC的輸入輸出線纜
?
設備對于視頻圖像清晰度較高，所以主干光纜建議采用單模或多模OM3、OM4萬兆光纜，可保證視頻在監控中心視頻播放的清晰度。?

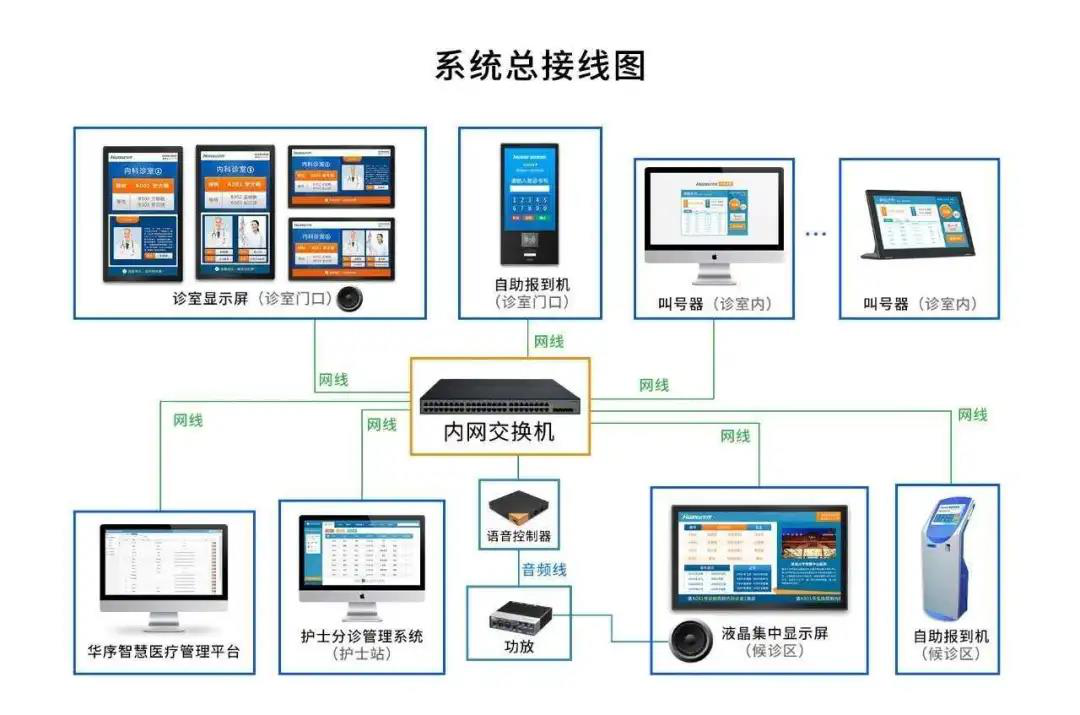

4、門診排隊叫號系統
在醫院中，門診排隊叫號系統可有效管理門診就診人員的分配，該系統由發號主機、分診機、軟件、叫號機、綜合布線等組成。
此類系統其設備由網線連接至內網交換機，一般接入至普通門診診室，如外科，內科 等，無較多干擾源設備，其綜合布線建議采用六類非屏蔽網絡銅纜進行連接，保證信息上傳與回傳的穩定性。
?

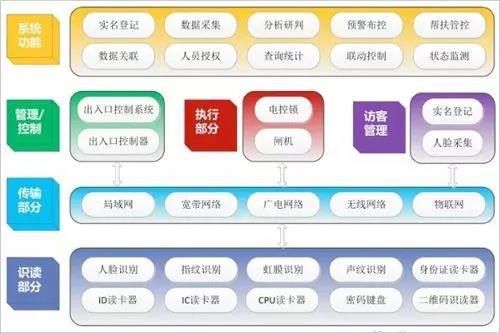

5、出入口管理
在醫院中，出入口管理可以確保管轄區域內的安全，由于環境的不同，出入口管理的方式又分為人臉識別、IC讀卡器、身份證讀卡等。
此類系統基本為建筑物或房間入口處，其連接銅纜由網線構成，或者是由有線網絡轉為無線網絡進行信號的收發。其綜合布線建議采用六類非屏蔽網絡線纜進行連接，保證傳輸的穩定性。
?
?
6、停車場管理系統
停車場管理系統對于建筑而言是十分重要的，可以記錄管理車輛進出，確保車輛入場后的智能化管理。
停車場管理系統一般采用非屏蔽網絡線纜，但有一點值得注意，就是所使用的銅纜至少需要六類網線，因為隨著攝像設備的分辨率越來越高，對信號傳輸的要求也越來越大，超五類的網線已經不能滿足原有系統要求，需要至少六類以上的銅纜。使用等級過低的銅纜還會導致上傳與回傳發生延遲，產生時間差，從而導致出現車輛收費金額與實際不符的情況發生。且在敷設的過程當中，建議采用一主一備的敷設方式，防止銅纜在施工時遭到破壞或后期改造新增設備需要。
?
出入口還需使用到弱電銅纜RVV與RVSP做電源傳輸線使用。
?
連接當中一部分設備需要RS485進行控制。
?

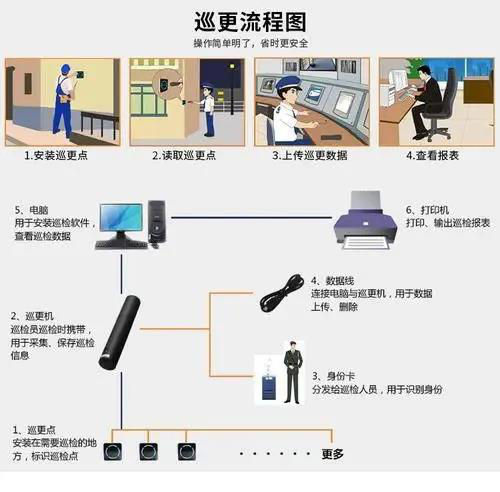

7、電子巡更系統
在醫院中，電子巡更系統是相對比較簡單的，主要是在視頻監控以外可以進行輔助的一種醫院保護措施。
此系統根據巡邏路線，在必經點上設置感應點，每個感應點電子編號不同。巡邏人手持巡更棒，到達巡邏點后，用巡更棒感應巡邏點。信息儲存在巡更棒中。可以通過底座傳輸到電腦里，檢查巡邏的執行情況。
?

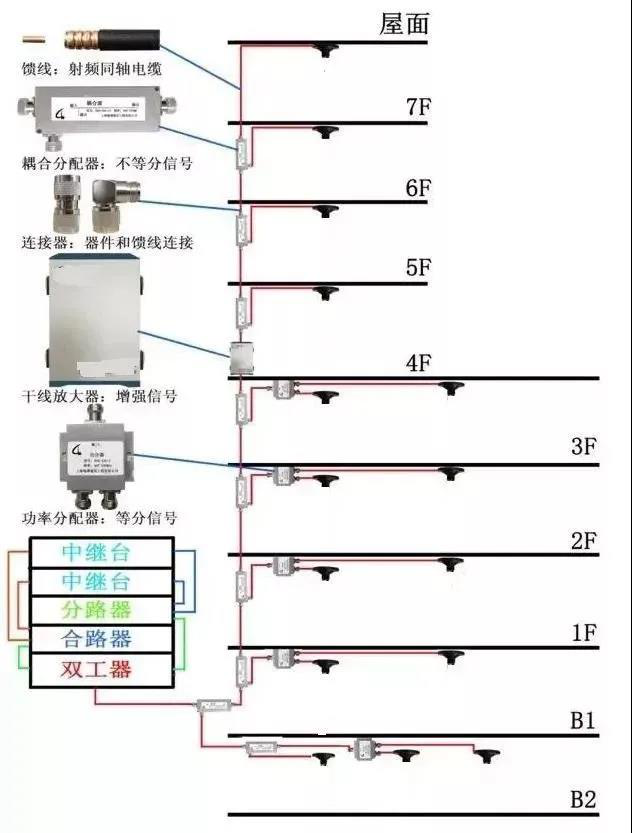

8、無線對講系統?
在醫院中，針對干擾信息過多與有效通話效率，無線對講系統可以有效解決這些問題，實現實時調度。
?

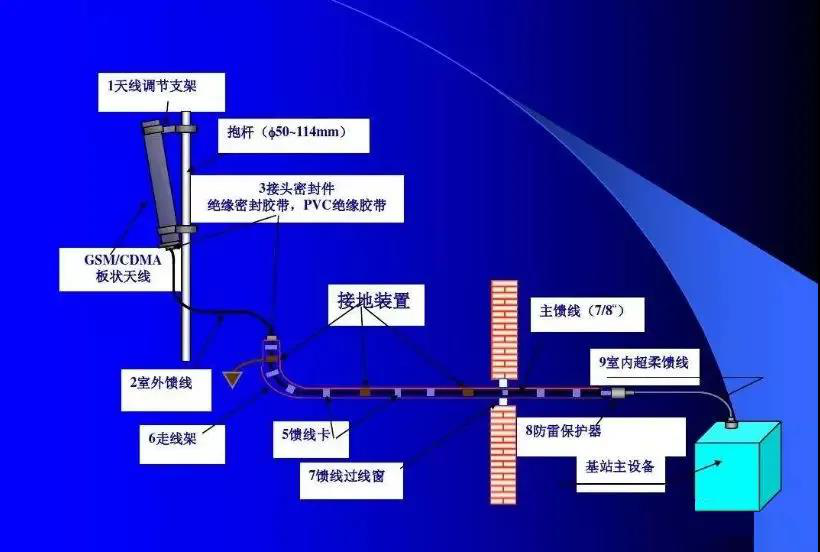

此系統所采用的線纜為饋線或射頻同軸電纜，注意要選擇符合國家標準的饋線相關國家標準“GBT14434”的銅纜，以免饋線質量不合格，導致傳輸不穩定。饋線的尺寸是根據饋線的外導體的內徑尺寸定義的，即剝去黑色絕緣層后饋線的橫截面半徑。半徑越大，信號損耗越小，但成本更高。饋線規格的單位是英寸（1英寸inch=25.4mm），常用的規格有1/2、1/4、7/8、5/4、13/8。一般比較細的饋線被稱為跳線，如1/2跳線、1/4跳線，其中1/2最常用。比較粗的被稱為饋線，7/8最常用；
?
9、有線電視系統
醫院病房當中，少不了的自然是有線電視系統，數碼有線電視能提供比模擬制式質素更高的影像，然而數碼壓縮技術會降低影像質素，此情況在頻道經高度壓縮下特別明顯。
?
安裝基礎線路主要包括：主干SYYV-75-9銅纜、分支SYYV-75-5銅纜等。需根據國家標準“GB/T135”規定，保證線纜工藝與質量，才能保證傳輸質量。
?
10、背景音樂及公共廣播系統
??在醫院中，為了創造優雅舒適及安全的環境，提供一種現代化的管理手段，安裝背景音樂及公共廣播系統（PA）是必要的。
信號放大及處理設備：系統主機、警報發生器、分區尋呼器、前置放大器、功率放大器、定時器、分區電源、監聽器、電源管理器、避雷器等。
?
傳輸線路：通常使用RVV2*1.0、RVVP2*1.0等非屏蔽或屏蔽音頻線，由于服務區域廣、距離長，為了減少傳輸線路引起的損耗，音頻信號往往采用電壓（100V）傳輸方式。其線纜銅徑、純度等需達到國家標準要求，切勿購買品質過差的銅纜，以免造成傳輸不穩定。?

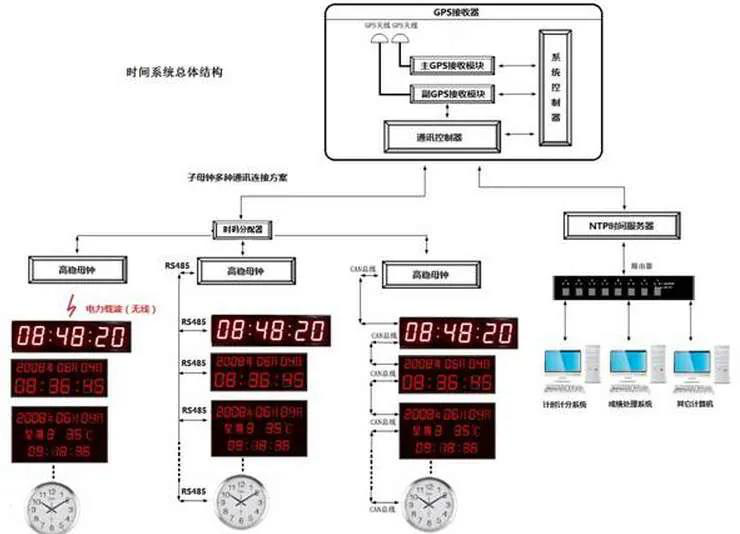

11、標準時鐘系統
在醫院中，標準時鐘系統可提供準確的時間服務，同時也為計算機系統及其它相關設備提供標準的時間源。使各系統的時間集中同步，在整個時間系統中使用相同的授時標準。
此系統由GPS天線、GPS接收器、NTP服務器、時碼分配器、 母鐘和子鐘等組成。其連接線纜大部分為網線，為了能提供準確的時間服務，避免產生時間差，建議采用六類非屏蔽網絡銅纜進行連接，保證傳輸的穩定性。
?
