有線電視網絡基本都是采用鋼絞線支承式，即通過桿路吊線來吊掛架設光纜。?

架空光纜長期暴露在外界自然環境中，易受環境溫度的影響而引起線路傳輸衰減的變化。

【架空光纜怎么敷設，架空光纜敷設規范要求】

因此，在溫度變化較明顯的地區敷設架空光纜時，必須注意所選光纜的溫度特性。最低氣溫在 -30℃以下的地區，不宜采用架空敷設方式。?

(1)架空光纜

桿路建筑及要求。架空光纜線路的桿路建筑，要求電桿具有一定的機械強度，并應符合架空通信線路的建筑標準。

桿間距離，市區為 35～40 m，郊區為 40～50 m，郊外應隨不同氣象負荷區而有所不同，但最短為 25 m，最長為 67 m。

如果是在原有架空明線桿路上架掛光纜(如寄掛在電力桿上)，則不需要另建桿路。?

(2)架空光纜吊線的架設及要求。

架空光纜的吊線一般應采用 7／2.2 的鍍鋅鋼絞線，吊線的安全系數不應小于 3。對于主干線需要采用架空敷設時，在重負荷區可以減小桿距或采用 7／2.6 的鍍鋅鋼絞線。

吊線與光纜要良好接地，要有防電、防雷措施，并有防震、防風的機械性能。

架空吊線與電力線的水平與垂直距離要2 m 以上，離地面最小高度為 5 m，離房頂最小距離為1.5 m。?

一般情況下，一條光纜吊線上架掛一條光纜，如遇條件限制應進行特殊考慮。

架空吊線若發現有跳股、絞合、松散等有損于吊線機械強度的傷殘部分，應剪除后再進行接續。?

架設吊線時，應先把單槽夾板用穿釘固定在電桿的一側，然后將吊線固定在夾板的線槽中。夾板在電桿上的安裝位置應按設計要求進行。若無設計要求時，則應符合下列規定。?

① 線夾板距電桿頂部的距離一般不應小于50 cm。

在特殊情況下，可縮短一點，但不得小于 25 cm；?

②電桿上裝有明線線擔 (即在原有明線路上架掛光纜)時，吊線夾板應裝在末層線擔下不小于 45 cm 處，并應滿足距地面高度的要求；?

③吊線夾板的位置應滿足所掛光纜在上、下、左、右與其他建筑物的隔距要求；?

④吊線夾板的線槽應在穿釘上面，唇口應面向電桿。布放鋼絞線時，將鋼絞線盤放在桿路的一端，然后用人力或機械牽引鋼絞線。牽引時，一邊牽引一邊將鋼絞線搬至電桿上，也可以待吊線全部牽引完后，再將鋼絞線搬至電桿上，最后將鋼絞線放在夾板線槽內。?

(3)架空光纜的架掛。架空光纜的布放方法目前有兩種：一種是“定滑輪牽引法”，包括“人工牽引法”和“機械牽引法”；另一種是“光纜盤移動放出法”。

定滑輪牽引法架掛光纜時，首先架好待放的光纜盤，在引上和引下兩處的電桿上固定好布放光纜用的大滑輪。每桿檔內的吊線上，每隔 10～20 m 掛一個小滑輪(導引滑輪)，并將牽引繩穿放入小滑輪內。?然后，做好牽引頭，并將牽引繩與光纜連接好，準備布放。當采用人工牽引時，人工推動光纜盤逐漸將光纜放出，然后每隔一根電桿設一個人上桿進行輔助牽引(必要時在角桿上裝設導引滑輪)。在牽引端逐漸收緊牽引繩，使光纜慢慢放出。?

為了充分保證光纖的安全，在光纜線路的放纜端、收纜端及光纜牽引頭處，應設 3部聯絡話機，并時刻保持聯絡暢通。當單盤光纜較長時，一般分兩次布放：即在布放完前半盤后，就地倒“8”字，再向另一個方向布放后半盤。?

當采用機械牽引時，機械牽引主機應置于收纜端，輔助牽引機置于架設路由的適當位置。

在放纜端架起待放的光纜盤，人工推動光纜盤使光纜從盤的上方逐漸放出，以機械代替人工牽引，達到布放光纜的目的。在牽引端頭制作時，一定要保證牽引力主要作用在光纜的加強件上。

在光纜允許牽引力的限制下，一次布放的光纜長度應視地形條件而定。

另外，光纜牽引機的牽引速度要事先確定好。當牽引張力超過標準時，要有自動切斷或告警裝置。?

?

光纜布放完畢后，應留好接頭所需的光纜長度和每根電桿預留的光纜長度。最后，將包扎好端頭的余纜掛在電桿上。

布放吊掛式架空光纜時，可適當在桿上作伸縮彎，在中負荷區、重負荷區、超重負荷區，一般要求每根桿上都有預留；在輕負荷區，每隔 3～5 桿作一處預留；對于無冰地區，可以不作預留(但布放時光纜不能拉得太緊，注意自然垂度)。

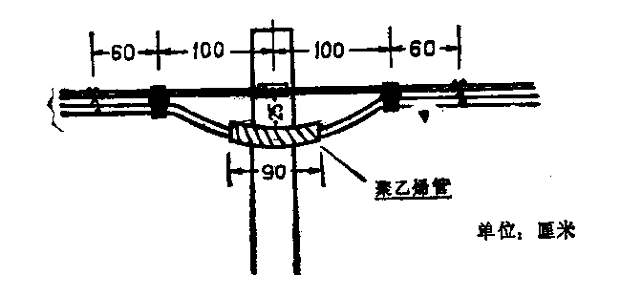

桿上光纜伸縮彎的規格如圖 1 所示。

靠桿中心部位應采用聚乙烯波紋管保護，預留長度為 2 m(一般不得少于 1.5 m)。

預留兩側及綁扎部位，應注意不能捆死，以便在氣溫變化時能自由伸縮，起到保護光纜的作用。光纜經十字吊線或丁字吊線處時，也應安裝保護管。?

②光纜盤移動放出法?

這種架掛方式是把光纜盤架在卡車上 (將光纜的一端固定在電桿吊線處)，人工推動光纜盤，讓光纜一邊沿著架空桿路布放，一邊把光纜掛在吊線上。

在一個桿距布放完后，就可把光纜固定在吊線上，開始下一個桿距的布放。?

這種布放方法操作簡單，但使用卡車架設受條件的限制。使用這種方法時，一般應符合下列條件。?

道路的寬度能允許車輛行駛；架空桿路離路邊距離不大于 3 m；架設段內無障礙物；吊線位于桿路上其他線路的最下層。
