要了解七類網線如何使用？需要掌握這四個問題：

1、什么是七類網線？

2、七類網線與六類網線的區別是什么？

3、七類網線用什么水晶頭？如何制作7類網線水晶頭？

4、7類網線的應用場景？

一、什么是七類網線？

如今超五類線是我們在項目中用的最多的線，網絡要求高的時候會使用六類網線。七類網線現在用的還不多，它是一種8芯屏蔽雙絞線，和一般的屏蔽網線不同，它每一對線都有一個屏蔽層，四對線外還有公共的大屏蔽層個，它主要是為了適應萬兆以太網技術的應用和發展。

七類線至少可以提供500MHZ的綜合衰減對串擾比和600MHZ的整體帶寬。 是六類線和超六類線的2倍以上，傳輸速率可達10Gbps。

目前七類網線并沒有廣泛應用，主要是因為標準，接口都不統一，價格也比較高，應用范圍不廣。

二、7類線與超6類線的區別

超六類線：

最高傳輸頻率可達500MHz,是六類線的兩倍，主要用于萬兆網絡，外表皮標注“CAT.6A”，另外，超六類網線支持10G以太網，在外觀上會有10Gigabit的類似標識；

6類線有兩種，一般單股裸銅絲直徑為 23AWG，約等于0.573毫米，也有 24AWG的6類線，粗度約為0.511毫米。

七類線：

七類線與超六類網線的性能接近，采用純銅8芯， 擁有屏蔽層，性能更加強大，傳輸速率可以達到10Gbps，用于數據中心等場合。

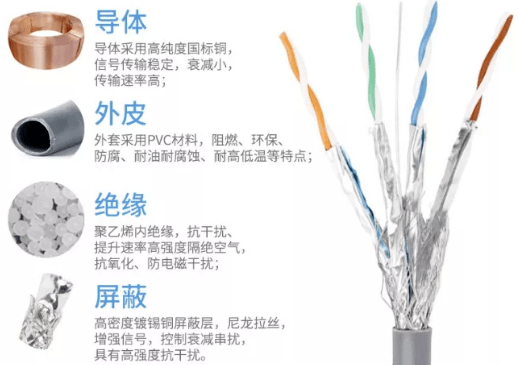

每對都有一個屏蔽層（一般為金屬箔屏蔽 ），然后8根芯外還有一個屏蔽層（一般為金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同。總屏蔽+ 線對屏蔽（一般為金屬箔屏蔽），七類線 S/FTP Cat.7(HSYVP-7) 最高傳輸頻率 600MHz，超七類線的傳輸頻率為1000MHz， 七類完全支持萬兆。

七類線線芯使用的是直徑近 0.58mm 優質無氧銅為傳輸導體，比6類線稍粗一點點，選用化學發泡絕緣，極大提高了單根導體傳輸才能。

從網線的線芯來看，5類線、6類線，7類線，線芯的直徑都有所增加，使用的銅質越優質，傳輸?shù)乃俾试娇欤椒€(wěn)定。

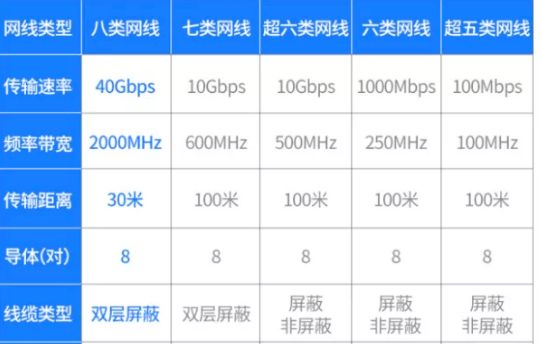

總結下來，就是下面這張圖：

另外需要提到的是 八類網線，跟七類網線一樣，八類線也是 雙層屏蔽，它擁有兩個導線對，2000MHz的超高寬屏， 傳輸速率高達40Gb/s，但它最大傳輸距離僅有30m，故一般用于 短距離數據中心的服務器、交換機、配線架以及其他設備的連接。雖然八類線傳輸距離短， 但傳輸速率和頻率帶寬是遠遠超過其他類的。

三、7類線用什么水晶頭？如何制作水晶頭？

1、七類網線水晶頭

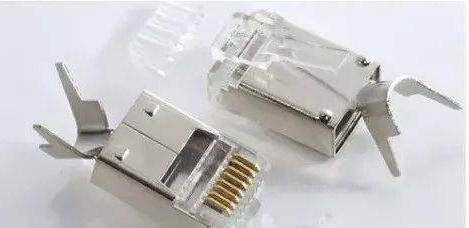

下圖可見，七類網線水晶頭是帶有金屬屏蔽外殼的。因為七類線采用的是單對屏蔽，然后再總屏蔽的結構，夠更有效消除線對之間的串擾。

2、七類網線水晶頭制作

需要的工具：七類水晶頭、剝線刀、剪刀、七類網線鉗，測線儀。

四、七類網線的應用場景

七類網線一般使用在有 高速傳輸和高帶寬要求的場景，比如視頻會議、流媒體廣播、基于網絡的語音電話、網格計算和存儲網絡的場景中；由于適應于10/100/1000/10GBASE-TX以太網數據傳輸，所以也廣泛用在室內高要求的水平布線中；由于七類線超強的屏蔽功能，對于屏蔽機房及保密網的布線是很適合的。
